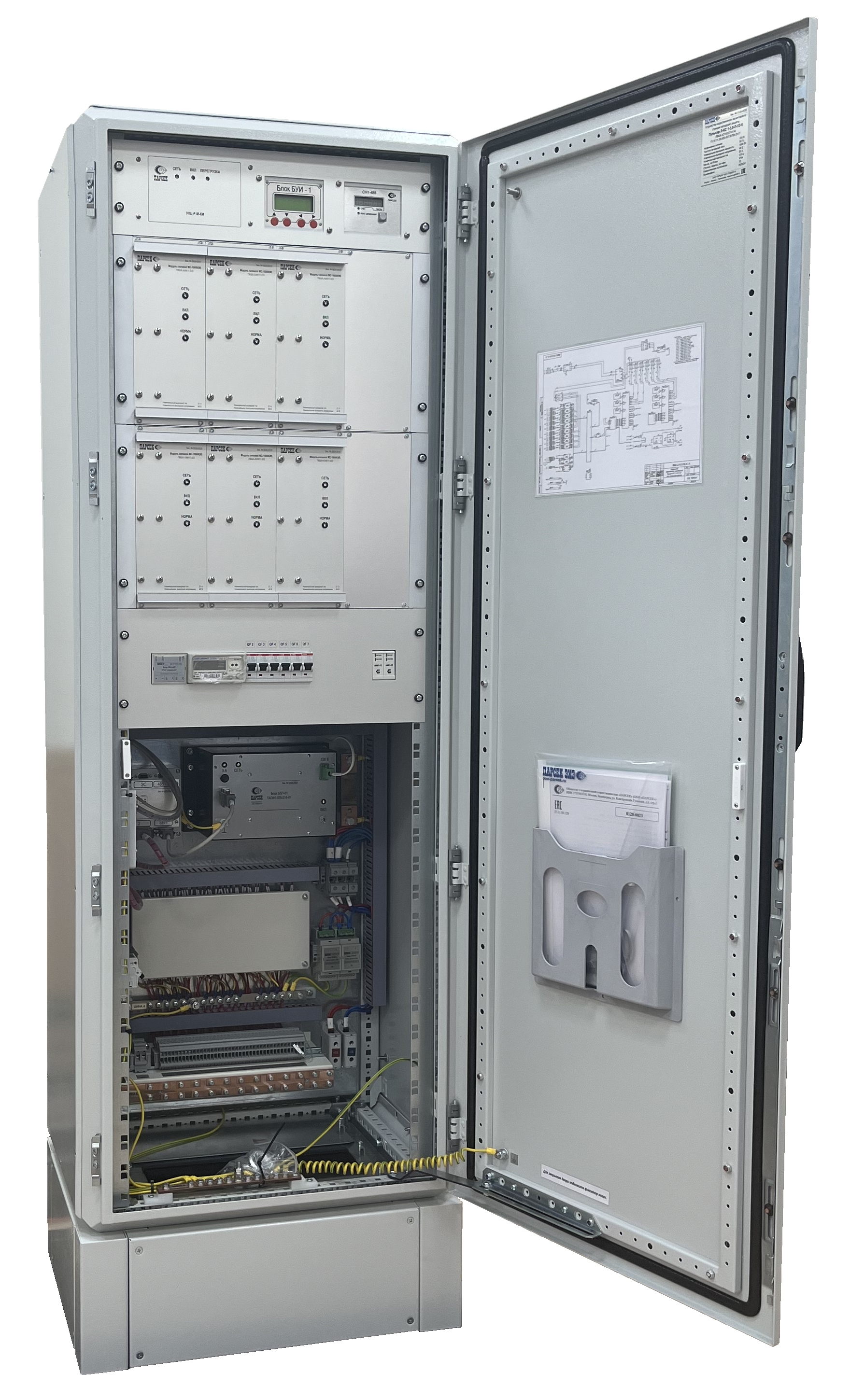

Устройство коррозионного мониторинга - станция катодной защиты (УКМ) «Пульсар Л-КС» предназначено для контроля и оперативного управления параметрами электрохимической защиты, сбора, обработки, хранения и передачи на удаленный диспетчерский пункт информации о коррозионных процессах и противокоррозионной защите подземных металлических сооружений и имеет до 12 независимых каналов формирования защитного тока.

УКМ выполняет следующие функции:

- формирование защитного тока,

- управление и контроль,

- сбор информации с датчиков КИП,

- связь с автоматизированной системой управления технологическими процессами АСУ ТП.

Основные техничесие характеристики:

Количество независимых силовых каналов – 1 / 2 / 4 / 6 / 12.

Номинальная выходная мощность канала – 0,1 / 0,2 / 0,3 / 0,6 / 1,2 / 2,4 / 3,0  кВт.

Климатическое исполнение – У1 или У2 по ГОСТ 15150.

Количество подключаемых устройств КИП от 1 до 40.

Коэффициент полезного действия УКМ «Пульсар Л-КС» – не менее 85%.

Пределы задания выходного параметра в режимах стабилизации по напряжению или току 5…100 %.

Пределы задания суммарного потенциала минус 0,5… минус 3,5 В

Отклонение выходного параметра от номинального не более 2,5%

Силовой модуль в составе УКМ оснащен встроенным резервированием.

Контроль и измерение электрических параметров работы УКМ осуществляется преобразователем измерительным УКЗ, который внесен в государственный реестр средств измерений (рег. № 40058-08).

УКМ обеспечивает следующие режимы работы:

- стабилизацию выходного напряжения,

- стабилизацию выходного тока,

- стабилизацию суммарного потенциала,

- стабилизацию поляризационного потенциала.

Управление УКМ – ручное и дистанционное (интерфейс – RS485 / Wi-Fi, протокол MоdbusRTU).

УКМ имеют естественное воздушное охлаждение.

Электропитание УКМ осуществляется от сети переменного тока напряжением (165-253) В и частотой (50±1) Гц.

УКМ «Пульсар» оснащены устройствами защиты от перенапряжений по входным и выходным цепям (в том числе на входе питающей сети 230 В и цепи интерфейса RS-485), блоком аварийного включения БАВР, а также блоком бесперебойного питания ББП.

Блок согласующий ПТМ

Обращаем ваше внимание на то, что в соответствии со спецификацией MODBUS V1.02 (текущая актуальная), среда передачи должна иметь не более одного мастера. При наличии более одного мастера, возможны нарушения в работе СКЗ, СЛТМ, полная или частичная потеря ДУ. При необходимости наличия более одного мастера и обеспечения бесперебойной работы в режиме 24x7 необходимо доукомплектовать станции катодной защиты серии «Пульсар» блоком согласующим ПТМ производства ООО «ПАРСЕК».

Структура условного обозначения: ПТМ-Х1(Х2)-Х3, где

Х1 – количество портов доступа для телемеханики (шлюзов): 1 / 2,
Х2 – канал связи: RS-485 / LORA / GSM / Wi-Fi,
Х3 – указывается «П» при необходимости преобразования протокола обмена.

По вопросам приобретения блока согласующего ПТМ просьба обращаться на почту office@ooo-parsek.ru.
