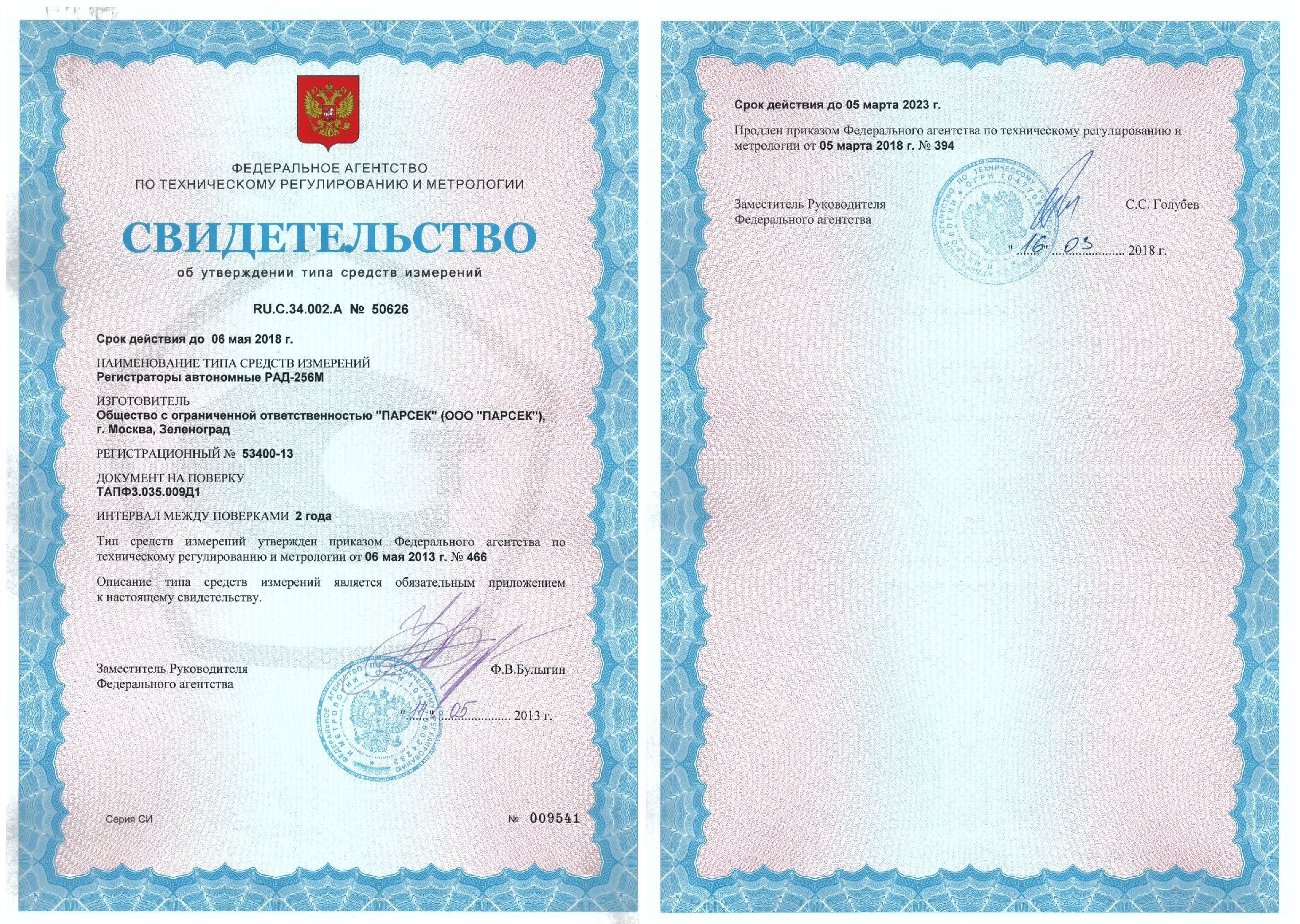

Прибор внесен в государственный реестр средств измерений (рег. № 29530-05).

Код Справочника МТР ООО "Газпром комплектация": 4341113

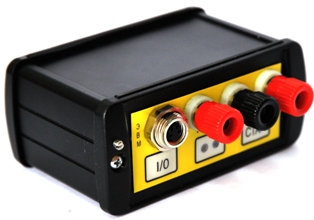

Регистратор автономный долговременный «РАД-256М» - это миниатюрный программируемый прибор, который предназначен для цифровой регистрации электрических параметров (напряжение, ток) непрерывно или с заданной периодичностью по двум каналам измерения. Результаты измерения сохраняются в памяти прибора (не менее 237 600 записей для двух каналов измерения и 475 200 для одного канала измерения). Визуализация параметров осуществляется на персональном компьютере (ОС MS Windows 98 и выше) с помощью прикладной программы задания режимов работы и обработки результатов измерений, которая поставляется в комплекте с прибором. Связь с компьютером осуществляется через USB-интерфейс.

Герметичность корпуса, автономность питания и компактность исполнения допускают его установку непосредственно в измерительных пунктах, например на трассе трубопровода для регистрации параметров электрохимической защиты, контроля состояния катодной и дренажной защиты, а также измерения блуждающих токов.

На протяженных участках обследуемого объекта в контролируемых точках может быть установлено несколько регистраторов «РАД-256М», запрограммированных на синхронное включение, что позволяет составить полную картину происходящих электрических процессов. Процесс измерения и регистрации после подключения прибора автономный и не требует присутствия специалистов.

Для визуализации и обработки на персональном компьютере результатов измерения работы РАД-256М реализовано программное обеспечение «Секунда».  Загрузить

ПРЕИМУЩЕСТВА

Два канала измерения (регистрации) параметров;

Наличие режима непрерывных измерений с периодом 0,0003 сек. для одного канала и 0,0006 для двух каналов измерения;

Возможность проведения синхронных измерений несколькими приборами (автоматический запуск по дате и времени);

Автономность работы (не требует присутствия персонала при проведении измерений);
Малые габаритные размеры;

Большой объем памяти (не менее 237 600 записей для двух каналов измерения и 475 200 для одного канала измерения);

Время работы от полностью заряженных элементов питания не менее 30 сут. в режиме непрерывных измерений;

Контроль напряжения питания;

Возможность контроля любых датчиков (температуры, давления, влажности, загазованности и пр.)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

РАД – 256М позволяет работать в двух режимах:


1. Проводить периодические измерения по двум каналам, обеспечивая:

- диапазоны измерений: ±100 В; ±10 В; ±1 В; ± 0,1 В;
- периодичность измерений: 0,5; 1; 2; 5; 10; 20; 30; 60; 120 сек;
- подавление помех с частотами 50 Гц не хуже 40 дБ;
- ручной запуск начала измерений и запуск по дате и времени.

2. Проводить непрерывные измерения, обеспечивая:

- диапазоны измерений: ±10 В для первого канала; ±1 В для второго канала;
- период измерений 300 мкс. для одного канала и 600 мкс. для двух каналов;
- ручной запуск начала измерений.

Прибор хранит результаты измерений не менее 30 суток, обеспечивая:

- 475 200 измерений для одного канала;
- 237 600 измерений для двух каналов.

Входное сопротивление каждого канала прибора не менее 10 МОм.

Пределы допускаемой приведенной погрешности - ± 0,2%.

Питание от двух элементов питания типоразмера АА с номинальным напряжением 1,5В.

Ток потребления:

- в режиме измерений - не более 20 мА;
- в режиме хранения - не более 0,2 мА.

Вес прибора - не более 200г.

Габаритные размеры - 78х86х40 мм.

Программное обеспечение позволяет:

- просматривать результаты измерений в виде графиков;
- обеспечивает масштабирование по осям: «амплитуда сигнала» - «время»;
- контролировать текущее значение напряжения или тока в любой точке графика;
- выводить на экран диаграмму блуждающих токов.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

• Температура окружающей среды - от минус 30ºС до +50ºС.
• Относительная влажность воздуха – до 95% при температуре +25ºС.
